Os arquivos de símbolos contêm informações que se aplicam a todos os registros do banco de dados dentro de um determinado catálogo, incluindo as variáveis de todos os registros e suas propriedades básicas.
As variáveis de arquivos de símbolos estão no nível hierárquico mais alto para a especificação de informações, acima dos catálogos e, depois dos registros.
Os três arquivos de símbolos presentes na estrutura do 2020
$common.sym: contém todas as variáveis usadas no 20-20 Design, incluindo todos os valores padrão, como o long name, short name etc.
$imperial.sym: contém valores padrão para variáveis dimensionais expressas no sistema imperial de medidas, sendo a polegada a unidade base.
$metric.sym: contém valores padrão para variáveis dimensionais expressas no sistema internacional de medidas (SI), sendo o milímetro a unidade base.
Quando você instala o pack de catálogos da versão Flex mostrado logo abaixo em versões anteriores do 2020 Design, é preciso atualizar os arquivos para que você inicie o programa sem erros e funcione tudo corretamente.
Local do arquivo

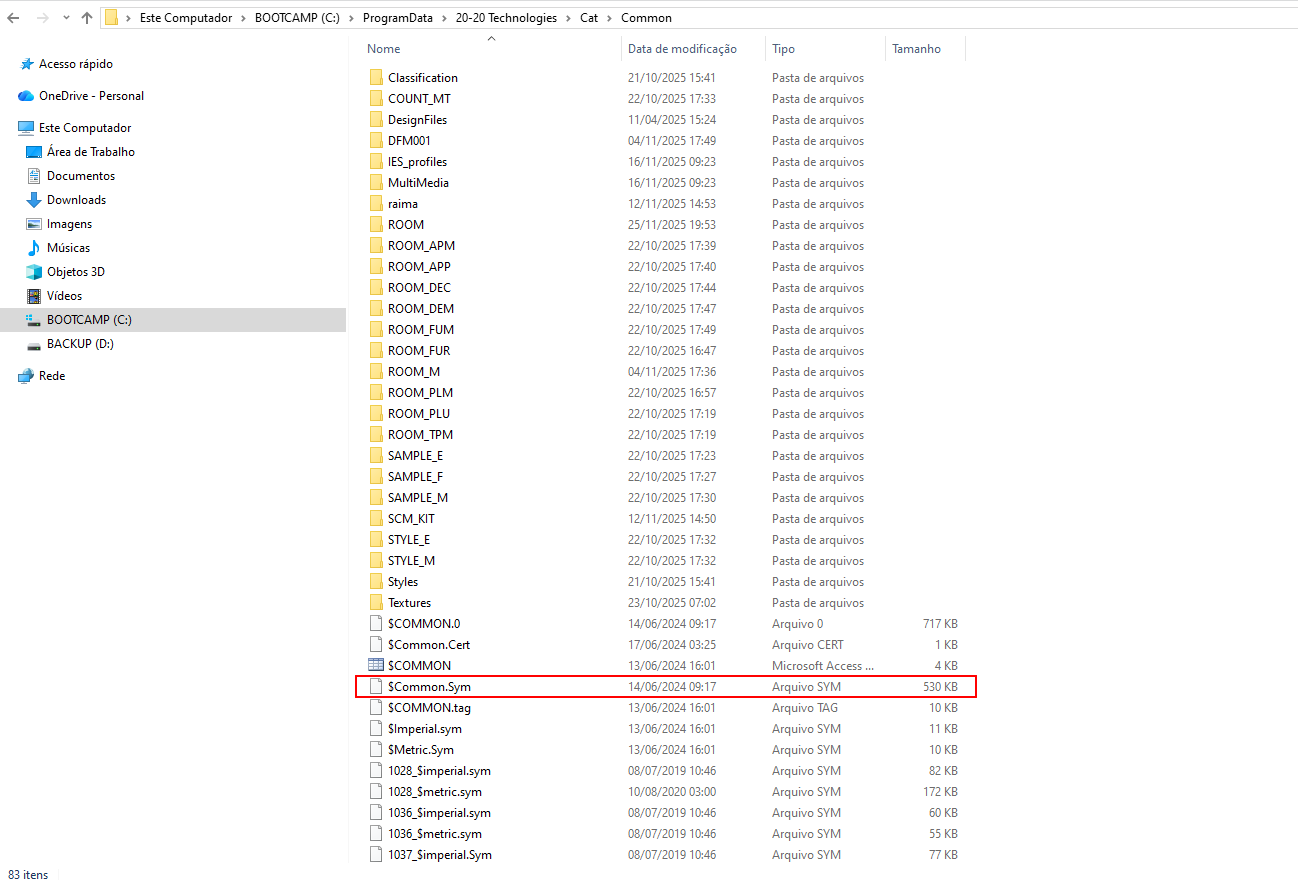

A imagem mostra exatamente onde o arquivo deve ser sobrescrito.
Como instalar o arquivo
Siga os passos abaixo para iniciar o 2020 Design sem erro.
Instalação dos arquivos pelo gerenciador de catálogo:
- Baixe o arquivo que esta logo abaixo
- Salve o arquivo na área de trabalho
- Abra o Gerenciador de Catálogos
- Clique em Instalar um catálogo a partir de um arquivo (zip)
- Acesse a área de trabalho do computador e selecione o arquivo cpsnew.zip
- Clique em Avançar e Iniciar
- Após a conclusão da instalação, clique em Concluir
- Feche o Gerenciador de Catálogo
- Abra o programa e comece a projetar.
Instalação dos arquivos pelo modo manual:
Para versões anteriores a 10, coloque o arquivo em:
C:\Program Files (x86)\20-20 Technologies\2020Design\cat\60\Common
Para versões acima da 10, coloque o arquivo em:
C:\ProgramData\20-20 Technologies\Cat\Common
Injetando esses arquivos no caminho correto onde está o pack de catálogos como descrito na imagem acima, você poderá usar todos os catálogos sem problemas.
Informações do download
Desenvolvedor: Cyncly
Versão: 14.0.71 Flex
Tipo de arquivo: .zip
Lingua: Inglês en-US
Sistema operacional: Windows x32/x64
Tamanho: 12.9 MB
Lançamento: 28/04/2025
Conclusão
Se você quer aprofundar seus conhecimentos sobre o 2020 Design, entender melhor o funcionamento dos catálogos e explorar novas possibilidades de criação, continue acompanhando nossos conteúdos, referência em tutoriais, guias e soluções práticas para os que buscam evoluir profissionalmente.
